绘图仪E9

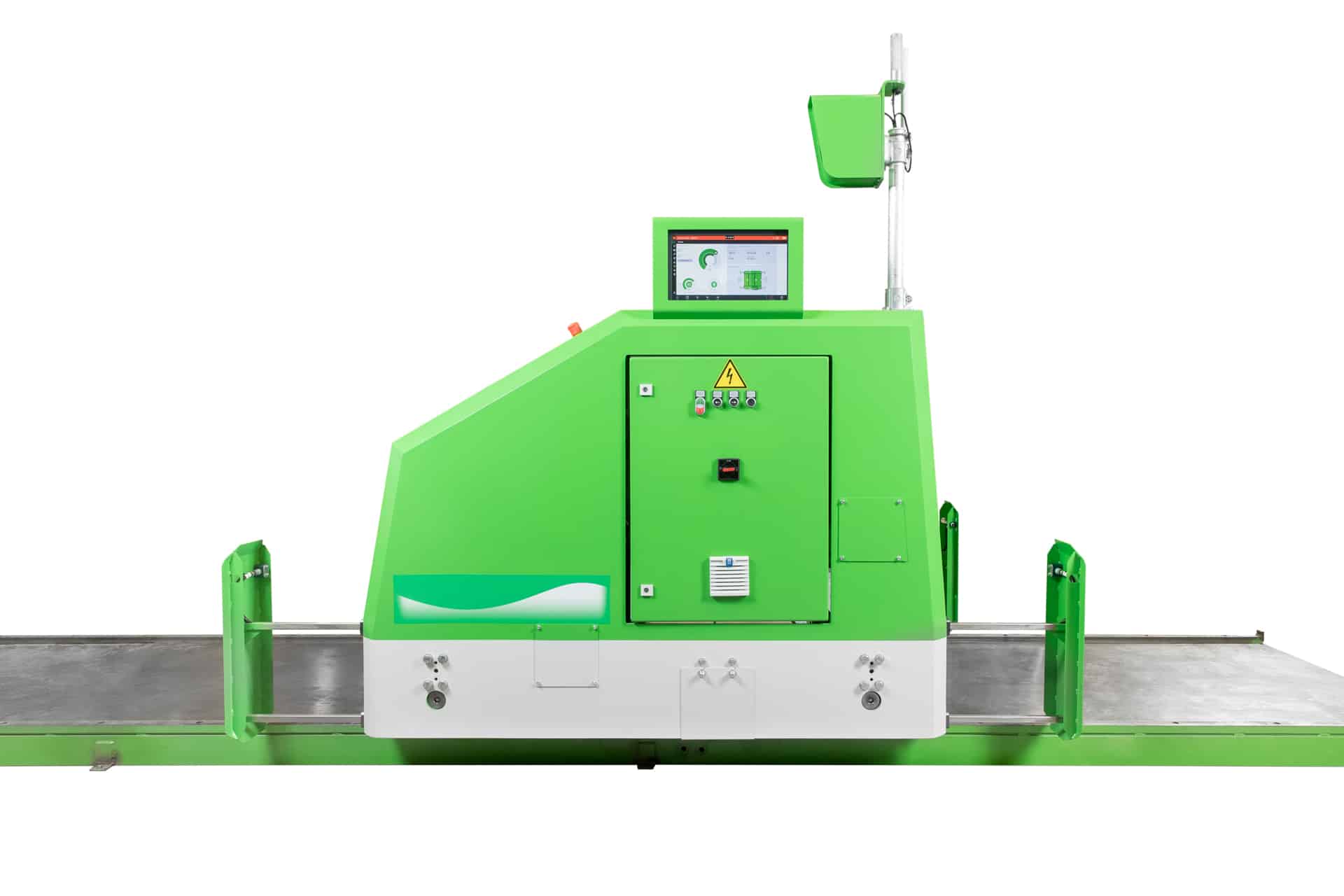

绘图仪e9 - 1200 - pl
| 宽度 | 1800毫米 |
|---|---|
| 高度 | 2100毫米 |
| 长度 | 2800/3500毫米 |
| 重量 | 1100公斤 |
| 印刷的最大板高 | 520毫米 |
| 触摸屏 | 15.6” |
| 电池供电的 |
绘图仪e9 - 1200 plw
| 宽度 | 3200 - 4000毫米 |
|---|---|
| 与桅杆高度(机器/) | 3200 - 4000年嗯 |
| 长度 | 2000毫米 |
| 重量(空的) | 1150 - 1350公斤 |
| 产品的宽度 | 2.6 - -3.4米 |
| 产品高度/间隙 | 600毫米 |
| 最大铸床长度 | 220米 |

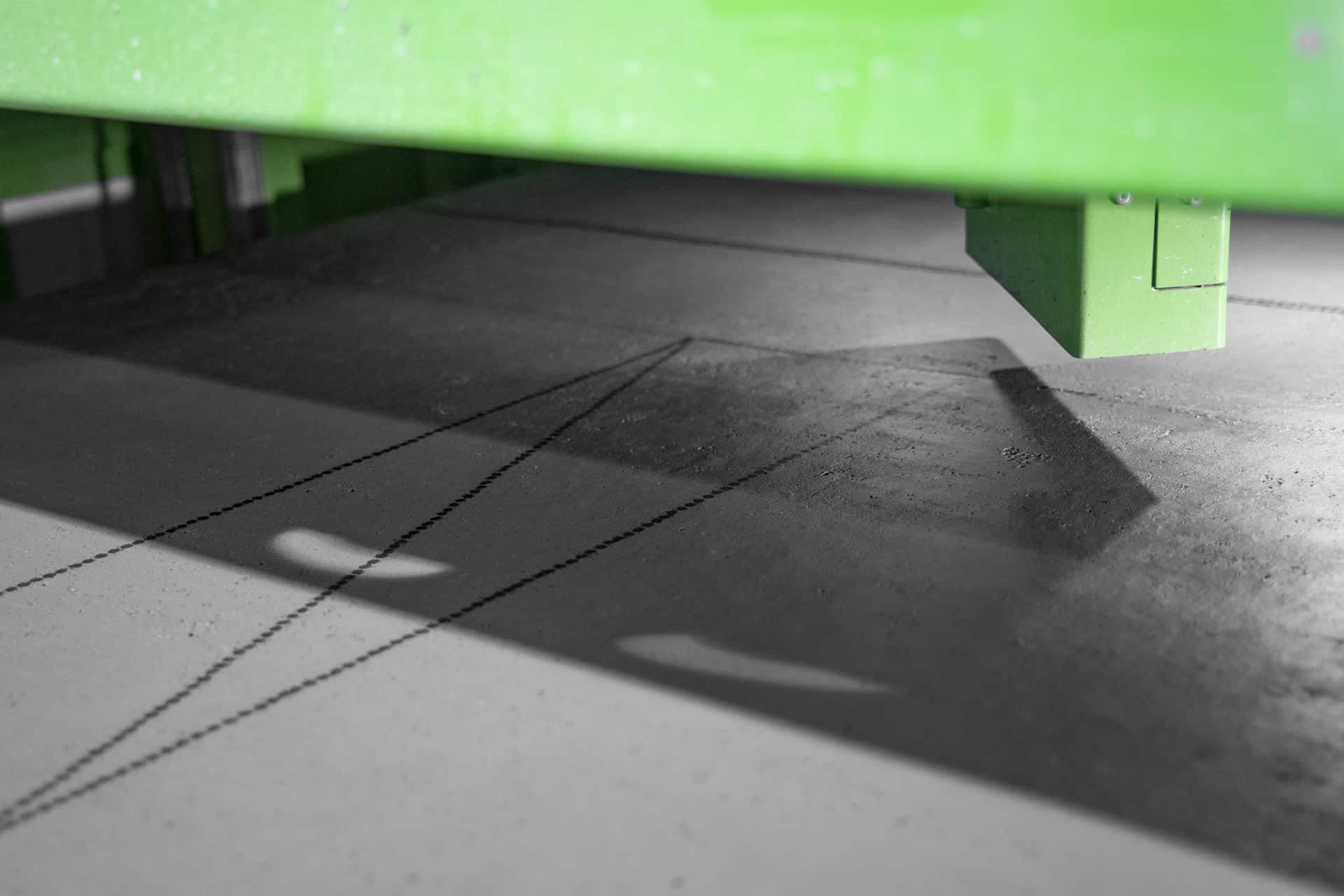

空心芯板需根据具体尺寸进行切割。该元素绘图仪E9标记所有切割，开口，保留和代码快速和准确的板坯生产过程中。自动操作使用激光定位，以确保一致的测量和最小化误差。
操作

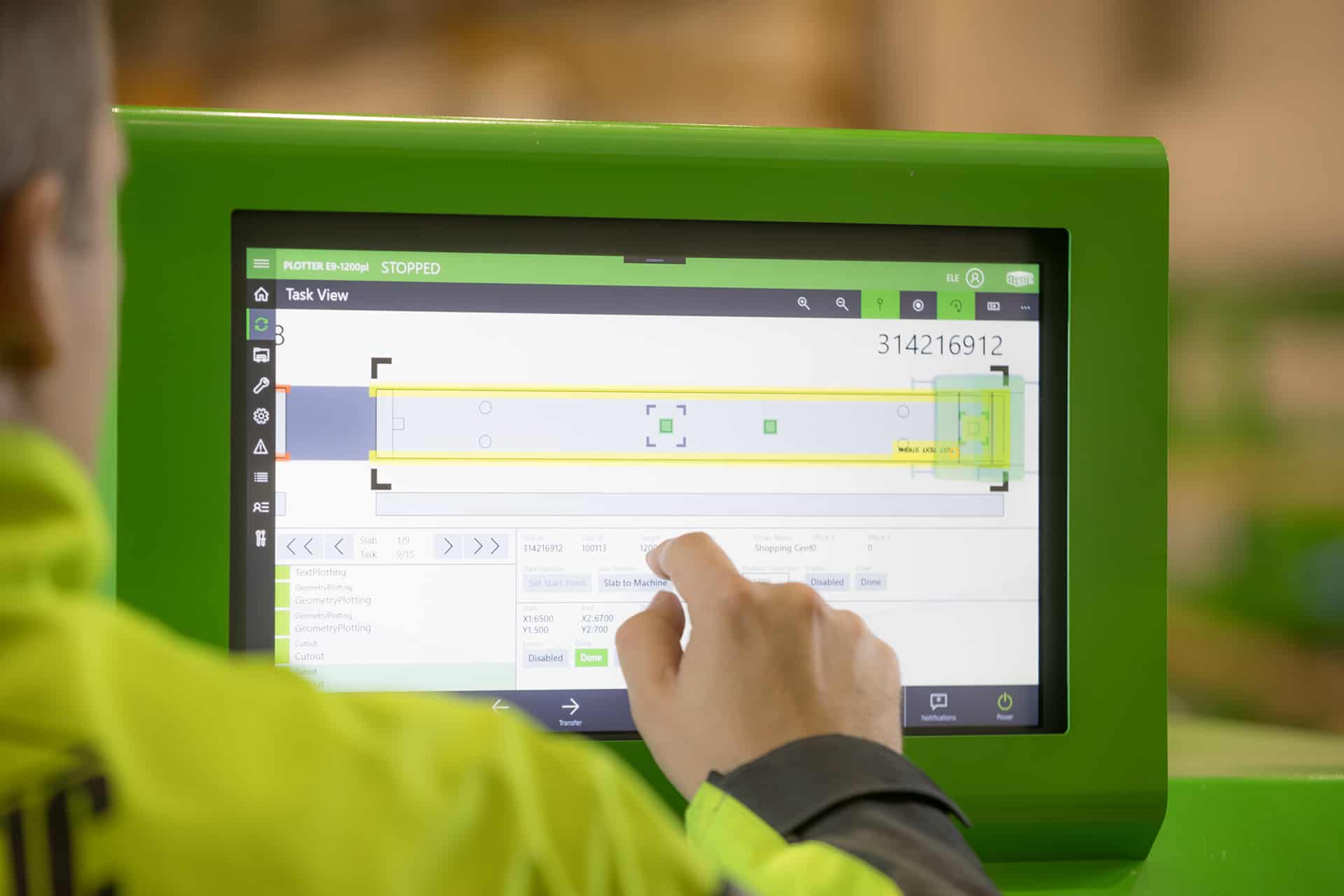

绘图仪E9可以设置，调整和操作通过易于使用的15.6″触摸屏，这是设计来处理预制混凝土工厂的日常绘图任务。
屏幕显示床上的石板。床上快速重新规划允许在机器上的数据被检查和编辑，错误的板坯截面被删除，新的起点被定义和几何图形被删除。
屏幕还显示工作状态，包括开始时间，板坯号。、任务和运行时间、警报和剩余电池电量和墨水水平。物品可以像其他智能设备一样缩放、拖放。
用户界面有英语、俄语和芬兰语作为标准。其他语言也是可选的。

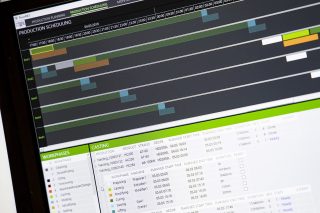

为了使用自动功能的机器需要一个FloorMES机器控制和板定位模块。当Plotter配备FloorMES机器控制模块时，它与BIM设计系统兼容。
直接平板数据传输
当设计软件中的板坯细节(如Tekla Structures BIM)直接传输到机器上时，它可以实现较高的绘图精度。文件通过集成的Wi-Fi连接传输。
*使用数据需要一个单独的机器控制软件模块。
内置的安全
像所有的Elematic机械一样，安全功能是内置的。该Plotter具有安全缓冲器、光传感器和超声波传感器，以防止碰撞:当有障碍时，机器会自动停止。障碍物清除后，自动操作恢复。绘图仪E9配备了灯光和声音报警器，和所有的Elematic机器一样，它配有所需语言的清晰和全面的操作、维护和安全手册。
组成

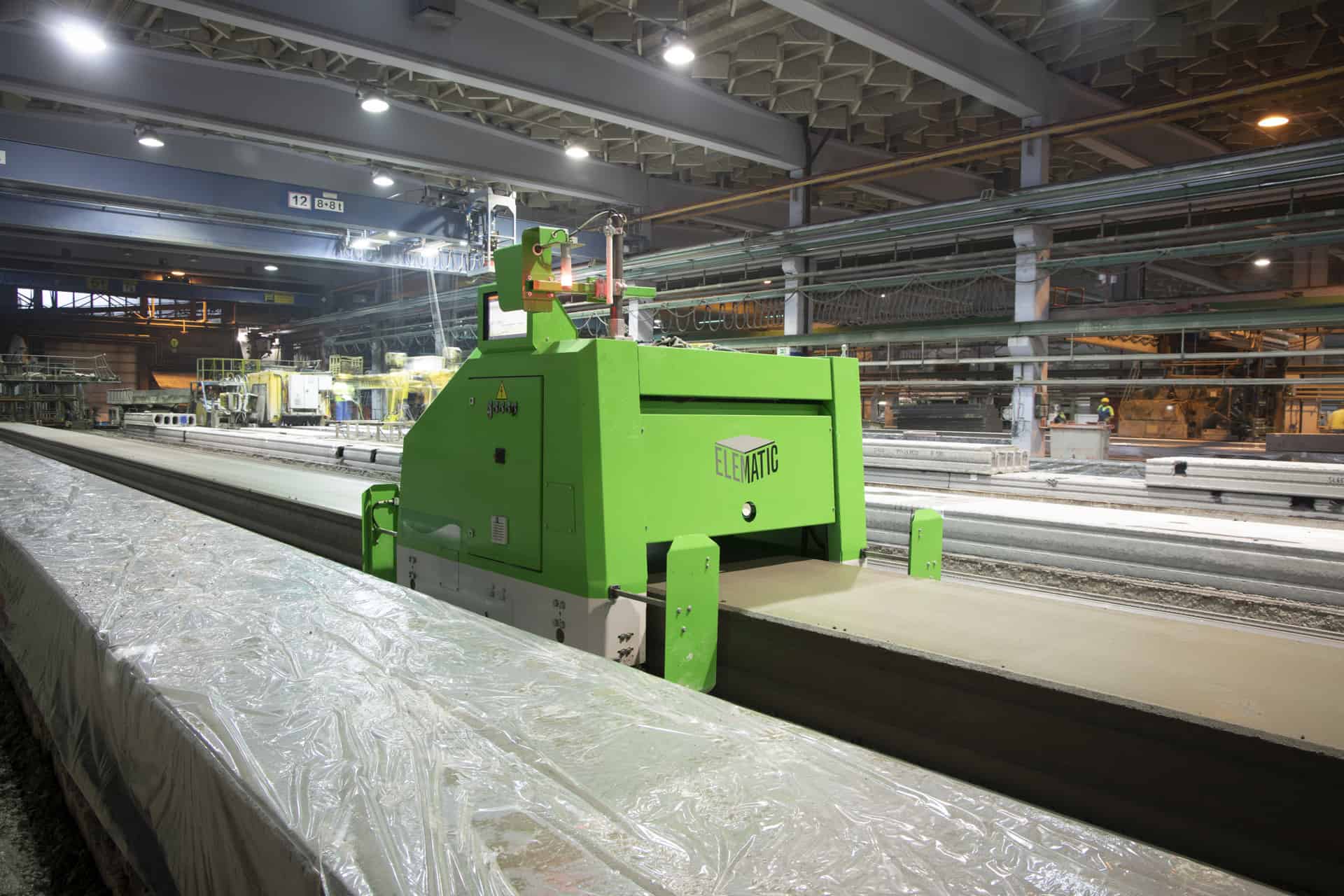

绘图仪E9-1200pl在浇铸床的轨道上独立移动。机器在床上的位置由激光定位系统确定，激光定位系统也用于绘图。
绘图仪E9由电池驱动，由电动伺服电机驱动。充满电的电池可以使用16个小时，或者一到三天，这取决于床和机器的使用情况。如果机器连续运行，则需要额外的电池组。
维护
该绘图仪E9包括广泛的功能，便于机器维护:
- 快速屏幕调整和校准
- 简单的墨水填充
- 一个抗堵塞和持久的打印头
- 电池寿命长达3年，每日充电**
- 没有磨损部件
- 通过Wi-Fi进行远程故障排除和支持(需要网络连接)
标准机器交付包括一个1.2米宽的绘图仪，一个喷墨控制系统，一个墨头(115毫米)和平板数据传输软件与无线连接(max。200米)。
**充电频率越低，电池续航时间越长。
选项
钻井
一个水孔钻可以包括在交付作为一个选项。它每次钻一个孔，并水平移动钻孔到板坯上的所有空隙。位置数据被预先编入自动化系统。
侧印用墨头
双方均可使用。文字高度63毫米。
